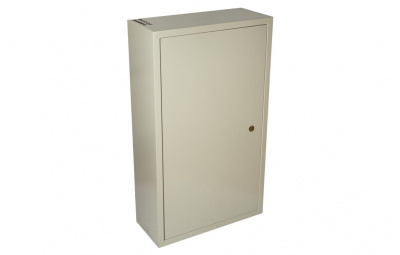

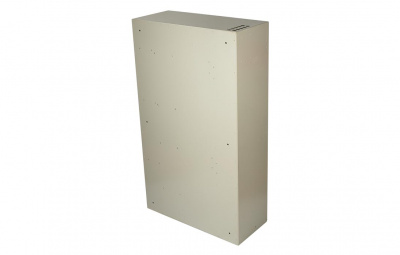

Кросс ШКОН-КПВ-640(20) с кронштейном и органайзером (корпус) ССД в Краснодаре
- Тип корпуса Пылевлагозащищенный
- Материал корпуса Сталь (толщина 2 мм)
- Тип замка Сувальдный
- Кол-во кроссовых блоков 2
- Макс. кол-во кроссовых модулей 20
- Макс. кол-во разветвителей 1х8/1х16/1х32 76/38/19
- Габариты корпуса разветвителей, мм 100х80х10/
- 120х80х18
- Макс. кол-во вводимых ОК 20
- Макс. диаметр ОК, мм 20
- Защищенность IP54
- Габариты, мм 1200х700х302
- Масса, кг 57
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

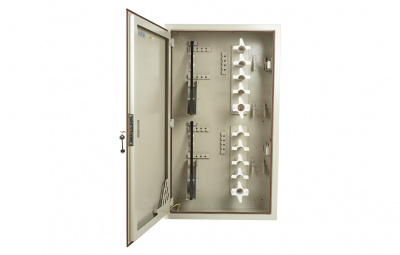

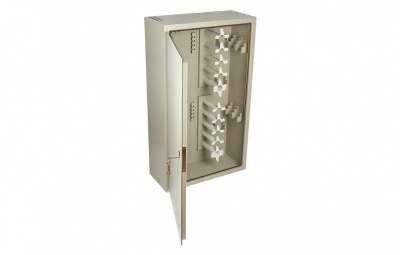

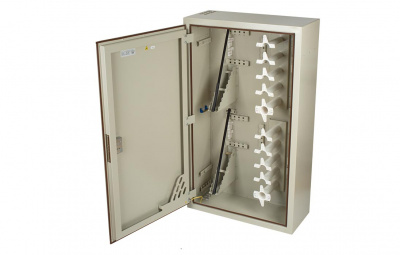

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

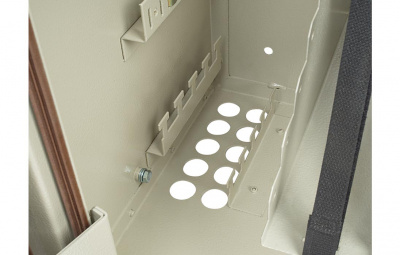

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные заглушки.

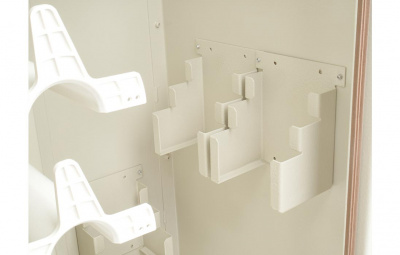

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули защелкиваются один за другой.
При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
Характеристики
|
Технические характеристики |
|
|
Тип корпуса |
Пылевлагозащищенный |
|
Материал корпуса |
Сталь (толщина 2 мм) |
|
Тип замка |
Сувальдный |
|
Кол-во кроссовых блоков |
2 |
|
Макс. кол-во кроссовых модулей |
20 |
|
Макс. кол-во разветвителей 1х8/1х16/1х32 |
76/38/19 |
|
Габариты корпуса разветвителей, мм |
100х80х10/ 120х80х18 |
|
Макс. кол-во вводимых ОК |
20 |
|
Макс. диаметр ОК, мм |
20 |
|
Защищенность |
IP54 |
|
Габариты, мм |
1200х700х302 |
|
Масса, кг |
57 |
Комплектация
|
Корпус с дверью и замком |
1 шт. |
|

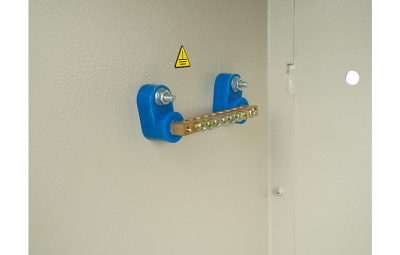

Шина заземления |
1 шт. |
|
Кронштейн кроссового блока |
2 шт. |
|
Заглушки кабельных вводов |
20 шт. |
|
Комплект монтажный |
1 комп. |
