Кросс ШКОН-КПВ-64(2)-SC ~48-SC/APC ~48-SC/APC (ОРШ-32) ССД в Краснодаре
- Кол-во линейных оптических портов 16 SC/APC
- Кол-во абонентских оптических портов 32 SC/APC
- Тип корпуса Пылевлагозащищенный
- Материал корпуса Сталь (толщина 2 мм)
- Тип замка Сувальдный
- Кол-во кроссовых блоков 1
- Кол-во кроссовых модулей 2
- Кол-во разветвителей 1х8/1х16/1х32 4/2/1
- Габариты корпуса разветвителей, мм 100х80х10/
- 120х80х18
- Макс. кол-во вводимых ОК 8
- Макс. диаметр ОК, мм 20
- Защищенность IP54
- Длина, м 425
- Ширина, мм 420
- Глубина, мм 117
- Масса, кг 10
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

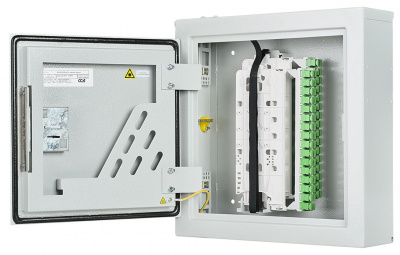

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

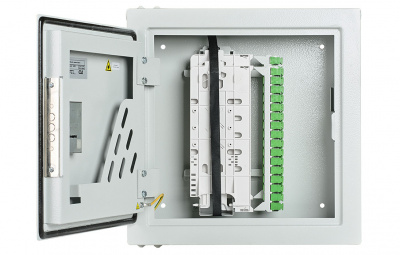

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

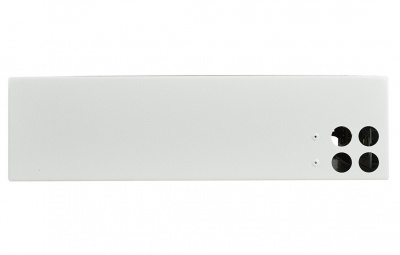

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные заглушки.

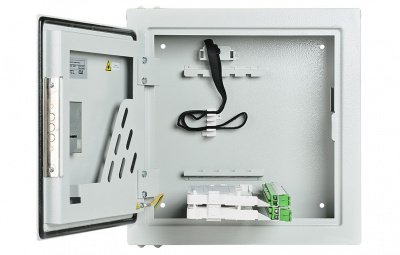

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули защелкиваются один за другой.

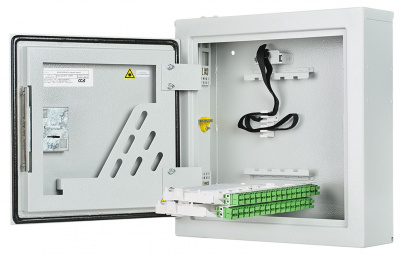

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
Характеристики
|
Технические характеристики |
|
|
Кол-во линейных оптических портов |
16 SC/APC |
|
Кол-во абонентских оптических портов |
32 SC/APC |
|
Тип корпуса |
Пылевлагозащищенный |
|
Материал корпуса |
Сталь (толщина 2 мм) |
|
Тип замка |
Сувальдный |
|
Кол-во кроссовых блоков |
1 |
|
Кол-во кроссовых модулей |
2 |
|
Кол-во разветвителей 1х8/1х16/1х32 |
4/2/1 |
|
Габариты корпуса разветвителей, мм |
100х80х10/ 120х80х18 |
|
Макс. кол-во вводимых ОК |
8 |
|
Макс. диаметр ОК, мм |
20 |
|
Защищенность |
IP54 |
|
Длина, м |
425 |
|
Ширина, мм |
420 |
|
Глубина, мм |
117 |
|
Масса, кг |
10 |
Комплектация
|
Корпус с дверью и замком |
1 шт. |
|
Шина заземления |
1 шт. |
|
Кронштейн кроссового блока |
1 шт. |
|
Заглушки кабельных вводов |
8 шт. |
|
Комплект монтажный |
1 комп. |
|
Модуль К-16SC-16SC/APC-16SC/APC |
1 шт. |
|
Модуль К-32SC-32SC/APC-32SC/APC |
1 шт. |
