Муфта-кросс МКО-П3/С09-2/8SC-1PLC8-SC/APC-20SC-20SC/APC -4SC/APC в Краснодаре
- Муфта оптическая
- Количество сплиттеров - 2
- Количество волокон -24
- Класс защиты - IP65
- Материал - пластик.
- Цвет - чёрный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Муфта предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

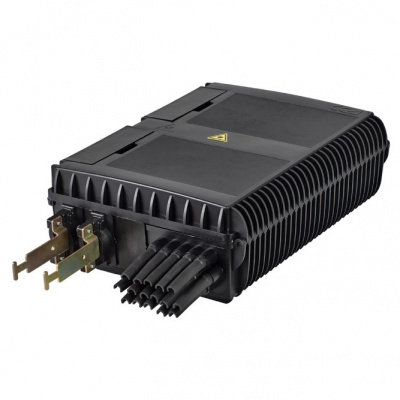

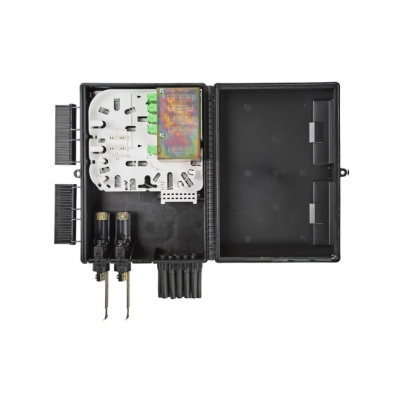

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.
Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.
Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.
ШОС герметизируются в разрезных эластичных пробках.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 24 сростков оптических волокон (КДЗС 4525);

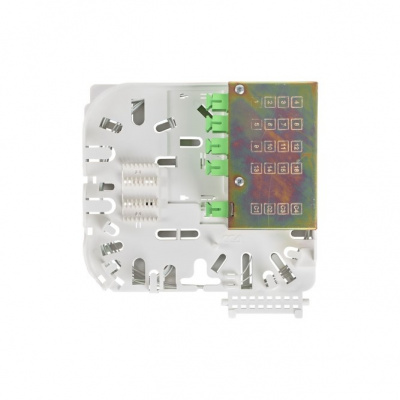

• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.
Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».
Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
Характеристики:
Макс. кол-во сплиттеров | 2 |
Тип корпуса сплиттеров | Мини |
Макс. кол-во сварных соединений | 24 |
Кол-во адаптеров SC: | |
- для входов сплиттеров | 4 |
- выходы сплиттеров | 16 |
Кол-во вводов: | |
- до 16 мм/транзит | 3/1 |
- до 3,5 мм | 16 |
Герметизация корпуса | Эластомер |
Герметизация вводов | Эластомер |
Защищенность | IP65 |
Температура эксплуатации, ºС | от -40 до +65 |
Габаритные размеры: | |
- длина, мм | 330 |
- ширина, мм | 245 |
- высота, мм | 108 |
Масса, кг | 1,9 |
Комплектация
Корпус | 1 шт. |
Узел ввода ОК 6…12 мм | 2 шт. |
Заглушка кабельного ввода | 1 шт. |
Уплотнительная вставка для дроп-кабеля с заглушкой | 16 шт. |
Ложемент Л12-4525 | 2 шт. |
Ложемент Л2-СП | 2 шт. |
Адаптеры SC/APC | 20 шт. |
Пигтейлы SC/APC | 4 шт. |
Сплиттер PLC 1х8 SC/APC | 1 шт. |
КДЗС 4525 | 20 шт. |
Стяжки, маркеры | 1 компл. |
Пинцет для укладки КДЗС | 1 шт. |
