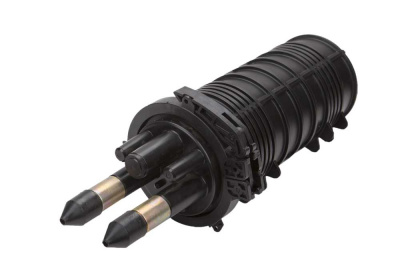

Муфта МТОК-М6/144-1КТ3645-К-44 в Краснодаре
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 216 волокон.
- Материал пластик.
- Цвет Черный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Тупиковая малогабаритная муфта МТОК-М6 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается (Кронштейн для установки тупиковых муфт в колодцах).
Характеристики:
Кол-во сварных соединений | 216 |
Тип кассет | КТ-3645 |
Макс. кол-во кассет | 6 |

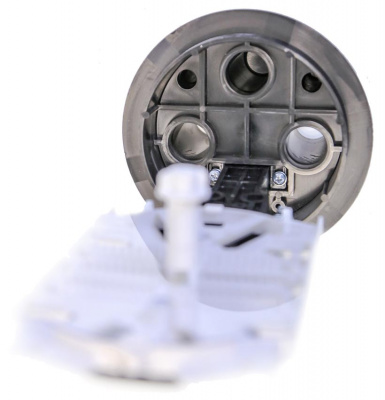

Кол-во вводов: | |
- круглый, до 16 мм | 3 |
- круглый, до 9 мм | 3 |
Герметизация корпуса | Хомут |
Герметизация вводов | Спецвводы |
Температура эксплуатации ºС | от -60 до +70 |
Габаритные размеры: | |
- длина, мм | 392 |
- диаметр, мм | 188 |
Масса, кг | 1,3 |
Комплектация:
Корпус (оголовник, кожух, кронштейн, хомут) | 1 шт. |

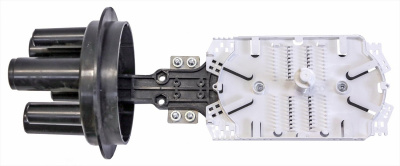

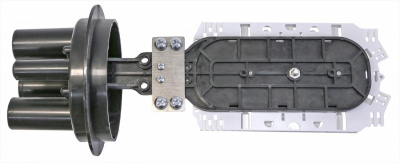

Кассета КТ-3645 | 1 шт. |
Гильзы КДЗС 4525 | 40 шт. |

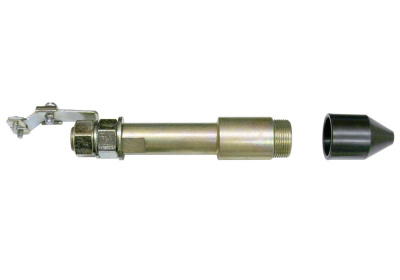

Комплект ввода №4 | 2 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
Пинцет для укладки КДЗС | 1 шт. |
