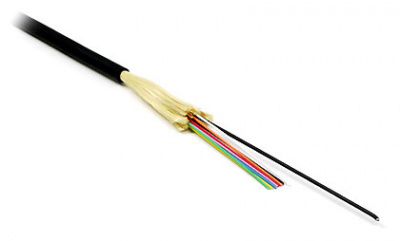

FK-D-IN/OUT-62-2-HFFR, 2 волокна в Краснодаре
Производитель:
Телкорд
- Кабель оптический.
- Количество волокон: 2-16.
- Диэлектрический.
- Для прокладки в пластиковые трубопроводы.
- Максимальное допустимое растягивающее усилие 0,9 КН
- Предназначен для внутренней прокладки.
- Черный цвет оболочки.
- Волокно MM 62,5/125 (ОМ-1)
| FK-D-IN/OUT-62-4-HFFR, 4 волокна |
| FK-D-IN/OUT-62-8-HFFR, 8 волокон |
| FK-D-IN/OUT-62-16-HFFR, 16 волокон |
Артикул:
00778
42.75 ₽/м
*Внимание! Точную стоимость товара уточняйте у менеджера.
Есть в наличии
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Применение
Внутри и вне помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в стояках и кабельных каналах.
Описание конструкции
Волоконно-оптический кабель с плотным буфером (tight buffer). Содержит 2-48 волокна в буферном покрытии внешним диаметром 0,9 мм. Волокна свиты вокруг диэлектрического центрального силового элемента. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.
Конструкция и материалы
Изоляция волокна: плотное буферное покрытие, огнестойкий малодымный безгалогенный компаунуд (LSZH)
Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити
Силовой элемент*: диэлектрический пруток, центральный элемент
Внешняя оболочка: огнестойкий малодымный безгалогенный компаунуд (LSZH), устойчивый к воздействию УФ излучения
Цвет оболочки: черный.
- Внешняя оболочка
- Упрочняющие нити
- Буферное покрытие
- Оптическое волокно
- Силовой элемент предусмотрен в кабелях, имеющих восемь или более оптических волокон
Соответствует стандартам ISO-9001, TIA/EIA 455 и IEC 60754, 60794
Оптические характеристики согласно ISO/IEC 11801
Тест огнестойкости: IEC 60332-33
|
Технические характеристики |
||||||||
|
Количество волокон |
2 волокна |
4 волокна |
8 волокон |
12 волокон |
16 волокон |
24 волокна |
32 волокна | 48 волокна |
|
Внешний диаметр кабеля |
4,5 мм |
4,9 мм |
6,6 мм |
7,5 мм |
9,1 мм |
11,0 мм |
13,0 мм | 19,0 мм |
|
Вес 1 км кабеля |
23 кг |
25 кг |
48 кг |
65 кг |
84 кг |
134 кг |
184 кг | 245 кг |
|
Мин. радиус изгиба (монтаж) |
90 мм |
98 мм |
132 мм |
150 мм |
182 мм |
224 мм |
344 мм | 400 мм |
|
Мин. радиус изгиба (эксплуатация) |
45 мм |
50 мм |
66 мм |
75 мм |
91 мм |
112 мм |
172 мм | 200 мм |
|
Макс. растягивающее усилие (монтаж) |
900 Н |
900 Н |
1500 Н |
1500 Н |
1500 Н |
1500 Н |
1500 Н | 1500 Н |
|
Макс. растягивающее усилие (эксплуатация) |
600 Н |
540 Н |
900 Н |
900 Н |
900 Н |
900 Н |
900 Н | 900 Н |
|
Раздавливающее усилие |
200 Н/см |
|||||||
|
Ударопрочность |
1,5 Н•м |
|||||||
|
Изгибоустойчивость |
300 циклов |
|||||||
|
Температура эксплуатации |
–40°C – +75°C |
|||||||
|
Стандартная упаковка (метраж) |
2000 м |
|||||||
*) Силовой элемент предусмотрен в кабелях, имеющих восемь или более оптических волокон.
Характеристики оптического волокна
|
Характеристики одномодового (SM) волокна согласно ITU-T(1) |
|||||
|
Параметр |
9/125 OS1 G.652B |
9/125 OS2 G.652D |
Нечувствительное к изгибам |
Ед. изм. |
|
|
9/125 OS2 G.657A1 |
9/125 OS2 G.657A2 |
||||
|
Затухание (свободный буфер) на волне: |
|
|
дБ/км |
||
|
Затухание (плотный буфер) на волне: |
|
|
дБ/км |
||
|
Хроматическая дисперсия в диапазоне: |
|
|
|
|
пс/ нм•км |
|
Длина волны нулевой дисперсии |
1312±12 |
1312±12 |
1312±12 |
1312±12 |
нм |
|
Диаметр модового пятна на волне: |
|
|
|
|
μм |
|
Длина волны отсечки в кабеле |
≤ 1260 |
≤ 1260 |
≤ 1260 |
≤ 1260 |
нм |
|
Значение ПМД в волокне |
≤ 0,2 |
≤ 0,2 |
≤ 0,2 |
≤ 0,2 |
пс/км |
|
Диаметр оболочки |
125,0±0,7 |
125,0±0,7 |
125,0±0,7 |
125,0±0,7 |
μм |
|
Неконцентричность сердцевина/оболочка |
≤ 0,5 |
≤ 0,5 |
≤ 0,5 |
≤ 0,5 |
μм |
|
Некруглость оболочки |
≤ 1,0 |
≤ 1,0 |
≤ 1,0 |
≤ 1,0 |
% |
|
Диаметр покрытия |
245±5 |
245±5 |
245±5 |
245±5 |
μм |
|
Тестовое усилие на разрыв |
≥ 0,7 |
≥ 0,7 |
≥ 0,7 |
≥ 0,7 |
ГН/м2 |
|
Потери на макроизгибе(2)при 1550/1625 нм: |
|
|
|
|
дБ |
1) Спецификации на другие категории одномодового волокна доступны по запросу.
2) Тестирование согласно IEC 60793-1-47.
|
Характеристики многомодового (MM) волокна согласно IEC 60793(1) |
|||||
|
Параметр |
62.5/125 μм |
50/125 μм |
Ед. изм. |
||
|
Категория характеристик по ISO/IEC 11801 |
OM1 |
OM2(2) |
OM3(3) |
OM4(4) |
- |
|
Затухание (свободный буфер) на волне: |
|
|
дБ/км |
||
|
Затухание (плотный буфер) на волне: |
|
|
дБ/км |
||
|
Коэффициент широкополосности(5) на волне: |
|
|
|
|
МГц•км |
|
Эффективная полоса пропускания на волне: |
|
|
|
|
МГц•км |
|
Расстояние передачи(8) на волне 850/1300 нм: |
|
|
|
|
метр |
|
Числовая апертура |
0,275±0,015 |
0,20±0,015 |
|
||
|
Диаметр сердцевины |
62,5±3 |
50±2,5 |
μм |
||
|
Диаметр оболочки |
125±2 |
125±1 |
μм |
||
|
Некруглость сердцевины |
≤ 5 |
≤ 4 |
% |
||
|
Некруглость оболочки |
≤ 1 |
≤ 0,7 |
μм |
||
|
Неконцентричность сердцевина/оболочка |
≤ 1,5 |
≤ 1,5 |
|
||
|
Диаметр покрытия |
245±10 |
245±10 |
μм |
||
|
Тестовое усилие на разрыв |
≥ 0,7 |
≥ 0,7 |
ГН/м2 |
||
1) Спецификации на другие категории многомодового волокна доступны по запросу.
2) Согласно IEC 60793-2-10_A1a.1 и TIA 492AAAB.
3) Согласно IEC 60793-2-10_A1a.2 и TIA 492AAAC, линия 100 метров для 40/100 GbE (IEEE 802.3ba).
4) Согласно IEC 60793-2-10_A1a.3 и TIA 492AAAD, линия 150 метров для 40/100 GbE (IEEE 802.3ba).
5) Тестирование согласно IEC 60794-1-41 и TIA/EIA 455-204.
6) По запросу доступно также оптимизированное волокно OM2e(+) 600/1200 МГц•км (850/1300 нм).
7) Тестирование согласно TIA 492AAAD.
8) Гарантированное значение. Возможны большие расстояния передачи.
