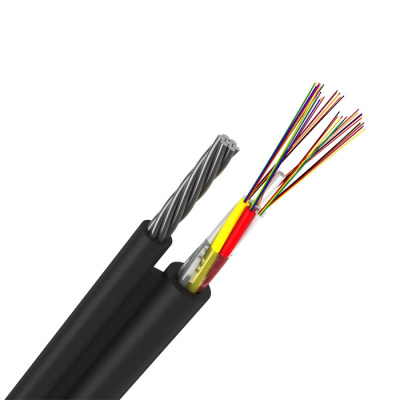

ОПД-6х4А-12 кН, 24 волокна в Краснодаре
- Кабель оптический.
- Количество волокон: 4-144.
- Самонесущий с вынесенным силовым элементом.
- Для подвеса.
- Максимальное допустимое растягивающее усилие 12 КН
- Предназначен для внешней прокладки.
- Черный цвет оболочки.
| ОПД-1х4А-12 кН, 4 волокна |
| ОПД-2х4А-12 кН, 8 волокон |
| ОПД-4х4А-12 кН, 16 волокон |
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Оптические кабели типа ОПД.
Оптические кабели типа ОПД предназначены для подвески на опорах воздушных линий связи. Анализ опыта эксплуатации самонесущих оптических кабелей с вынесеным переферийным силовым элементом показывает, что для обеспечения высоких технических и эксплуатационных показателей необходимо при прокладке воздушной линии связи предусматривать наличие специальных элементов подвеса и натяжения. Для этой цели мы рекомендуем использовать специализированные комплекты натяжной и поддерживающей арматуры. На этапе проектирования линии связи или при проведении ремонтно-восстановительных работ необходимо использовать арматуру в соответствии с конструкцией и удельным весом кабеля, длиной пролета между опорами, температурным диапазон, влажностью воздуха, ветровыми нагрузками и т. д. Наши специалисты помогут Вам в решении этой задачи.

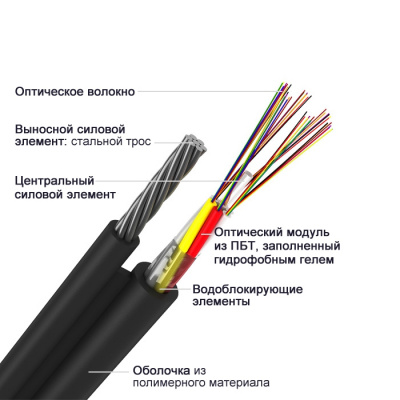

Конструкция кабелей типа ОПД.
Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика, вокруг ЦСЭ скручены оптические модули с волокнами и кордели, поверх скрученного сердечника наложена наружная оболочка из полиэтилена в виде восьмерки.
Свободное пространство в оптических модулях заполнено гидрофобным заполнителем.
Поверх ЦСЭ обмотаны водоблокирующие нити.
* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.
В качестве периферийного силового элемента использован стальной трос или стеклопластиковый пруток.
Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
Допустимое растягивающее усилие от 4 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см.
Количество оптических волокон в кабеле - от 2 до 288.
| Количество волокон | Диаметр кабеля по сердечнику, мм. | Диаметр кабеля по силовому элементу, мм. | Масса, 1км. кабеля, кг. | Диаметр кабеля по сердечнику, мм. | Диаметр кабеля по силовому элементу, мм. | Масса, 1км. кабеля, кг. |
| ОПД | ||||||
| Растягивающее усилие 4,0 кН. | Растягивающее усилие 6,0 кН. | |||||
| от 2 до 24 | 7,5 | 5,8 | 123 | 7,5 | 5,8 | 120 |
| от 26 до 40 | 11,1 | 6,8 | 141 | 11,1 | 6,8 | 159 |
| от 40 до 48 | 11,8 | 152 | 11,8 | 169 | ||
| от 50 до 96 | 13,3 | 171 | 13,3 | 188 | ||
| Растягивающее усилие 9,0 кН. | Растягивающее усилие 12,0 кН. | |||||
| от 2 до 24 | 7,5 | 5,8 | 160 | 7,5 | 7,0 | 182 |
| от 26 до 40 | 11,1 | 6,8 | 178 | 11,1 | 7,5 | 200 |
| от 40 до 48 | 11,8 | 188 | 11,8 | 200 | ||
| от 50 до 96 | 13,3 | 208 | 13,3 | 230 | ||
Рекомендуемое расстояние между опорами подвеса:
| Растягивающее усилие, kH. | 4 | 6 | 9 | 12 |
| Расстояние между опорами, м. | <50 | <70 | <100 | <150 |
