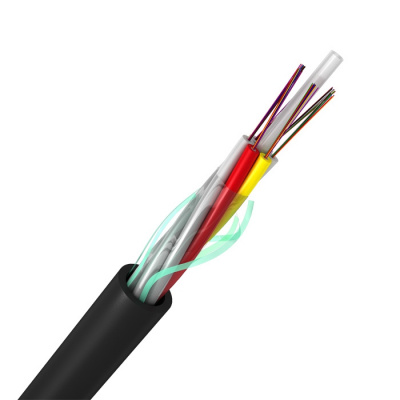

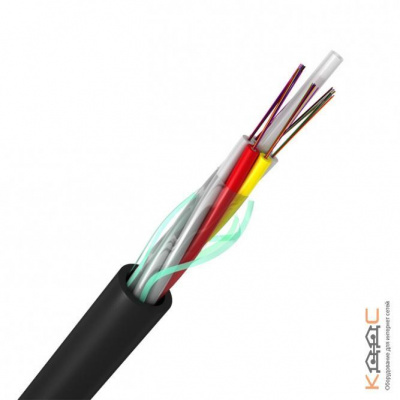

ИК-М6П-А72-3,1 кН, 72 волокна в Краснодаре
- Кабель оптический.
- Количество волокон: 4-144.
- Диэлектрический.
- Для прокладки в пластиковые трубопроводы.
- Максимальное допустимое растягивающее усилие 3,1 КН
- Предназначен для внутренней прокладки.
- Черный цвет оболочки.
ИК-М6П-А4-3,1 кН, 4 волокна |
ИК-М6П-А8-3,1 кН, 8 волокон |
ИК-М6П-А12-3,1 кН, 12 волокон |
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Изготовление от 1 км.
Диэлектрик, для улицы и канализации, 3,1 кН., модульная конструкция, одномод, 4-32 волокна.
ИК...М... - оптический кабель для прокладки в пластмассовый трубопровод на основе модульной конструкции
Оптические кабели марки ИК… предназначены для прокладки в кабельной канализации, на мостах и эстакадах, в трубах (в том числе методом пневмопрокладки в специальных защитных пластмассовых трубах).
Допускается прокладывать кабель в туннелях, коллекторах, зданиях (ИКН–…).
Линейка оптических кабелей связи для прокладки в пластмассовый трубопровод типа ИК … изготавливается по ТУ 3587–004–95485862–2009 декларации о соответствии требованиям Минсвязи РФ кабеля ИКЗ — №Д–КБ–1579.
Возможно изготовление вариантов конструкций с дополнительными свойствами:
Негорючее исполнение — ИКН–….
Повышенная влагозащищенность (с алюмополиэтиленовой оболочкой) — ИКЗ–… .
Ниже представлены технические характеристики и конструкции наиболее востребованных марок кабеля типа ИК.
Технические характеристики:
Параметр |
ИК...–М... |
Конструкция |
Модульная |
Количество оптических волокон в кабеле |
До 1441) |
Количество элементов повива сердечника |
4 – 27 |
Номинальный наружный диаметр кабеля, мм, от |
6 |
Масса кабеля, кг/км, от |
35 |
Длительно допустимая растягивающая нагрузка, кН |
1,0 – 5,0 |
Допустимая раздавливающая нагрузка, кН/см |
0,3 |
Допустимое ударное воздействие, не менее, Дж |
5 |
Минимальный радиус изгиба |
20 ø кабеля |
Рабочий диапазон температур, °C |
от –40°С до +50°С2) |
Температура прокладки и монтажа, не менее, °C |
–10°С |
1) Возможно увеличение волоконности кабеля до 864 за счет применения многоповивного сердечника, до 288 на основе конструкции с центральной трубкой
2) Возможно расширение рабочего диапазона температур от –60°С до +70°С
Пример условного обозначения:
ИК–М6П–А24–1.7
ИК - оптический кабель марки Интегра-Кабель
М - тип сердечника (повив модулей)
6 - количество элементов повива сердечника
П - тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А - тип оптического волокна (одномодовое, ITU-T G.652С(D))
24 - количество оптических волокон в кабеле
1.7 - максимально допустимое растягивающее усилие кабеля, в кН
