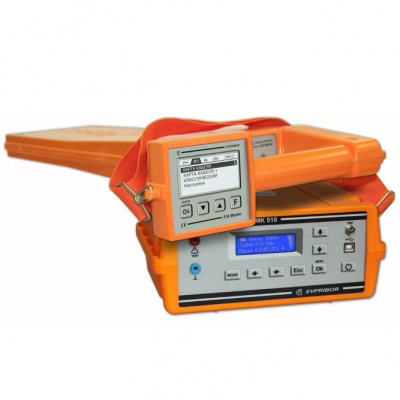

510 MASTER, комплект №3 трассо-дефектоискателя. в Краснодаре
Производитель:
Связьприбор
Мультичастотный трассоискатель, для поиска мест прожига, трассировки, локализации повреждений, мониторинга.
Артикул:
00421
149 800 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, 20 дней
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Комплект трассо-дефектоискателя с генератором Е-100
Генератор E100 с автоматической регулировкой выходной мощности до 100 Вт для локализации места прожига и трассировки силовых кабелей:
- генератор сигналов с большим выходным током до 20А;
- формирование любой частоты от 300 Гц до 40 000 Гц;
- оценка сопротивления нагрузки с точностью 0,01 Ом
На высоких частотах (например, 26 кГц) эффективная трассировка с отстройкой от промышленной частоты - для мест скопления силовых кабелей.
РАССИРОВКА
- кабельных линий;
- силовых кабелей;
- металлических трубопроводов и тросов (водо-, нефте- и газопроводов) имеющих внешнюю изоляцию;
- коммуникаций, имеющих металлическую оболочку или металлические проводники;
- с непрерывным цифровым контролем глубины залегания и протекающего тока;
- с контролем направления сигнала для определения «своего» кабеля (трубы) в местах схождения коммуникаций или в пучке;
МОНИТОРИНГ
- положения на местности (при наличии опции GPS), глубины залегания, направления, и протекающего сигнального тока подземной коммуникации с одновременной записью в файл;
ЛОКАЛИЗАЦИЯ
- межфазных и однофазных замыканий в энергетических кабелях;
- оболочек кабеля из сшитого полиэтилена;
- оболочек медных кабельных линий;
- оболочек трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без;
- оболочек волоконно-оптических линий связи (ВОЛС)
различными способами: амплитудным, фазовым, емкостным (бесконтактными);
ЛОКАЛИЗАЦИЯ МЕСТ ОБРЫВА
- жил кабеля (расстояния до 200м)
Технические данные приемника 510 Master
| Активные частоты | 273,5 ± 0,5 Гц |
| 2187,5 ± 1 Гц | |
| 6562,5 ± 3 Гц | |
|
26 250 Гц ± 12 Гц |
|
| Частота для режима "СВОЯ ЧАСТОТА ХХХ Гц" | 200 - 35 000 Гц |
| Полоса пропускания по уровню –3 дБ (не более) | |
| Для частоты 26 250 Гц | 150 Гц |
| Для частоты 6562,5 Гц | 45 Гц |
| Для частоты 2187,5 Гц | 15 Гц |
| Для частоты 273,5 Гц | 2,5 Гц |
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5%+10 см |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением | 0 – 10 кОм |
| Полоса пропускания без фильтра | 10 ÷26 000 Гц |
|
Время непрерывной работыпри использовании аккумуляторов 2100 мА/ч (не менее) |
13 ч |
| Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh |
| Время зарядки аккумуляторной батареи (не более) | 4 ч |
| Габаритные размеры прибора | 257х88х685 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 1,9 кг |
Технические данные Генератора Е-100
| Рабочие частоты генератора (предустановленные), Гц |
273,5 ± 0,5 2187,5±1 6562,5±2 26250±3 |
| Диапазон рабочих частот генератора1, Гц | 300 - 40 000 |
|
Диапазон автоматического согласования с сопротивлением нагрузки, Ом |
1 - 100 |
| Максимальная выходная мощность2, Вт | 100 |
| Максимальный выходной ток3, А | 20 |
| Максимальное выходное напряжение4, В | 100 |
| Электропитание: | |
| От сети переменного напряжения | 50 Гц 220 В ± 20% |
| От внешнего аккумулятора | 12-24 В, 15 А |
| Габаритные размеры (без сумки), мм | 210х125х360 |
| Масса прибора, кг | 3,0 |
_______________________________________________________________
[1] В генераторе предусмотрено 5 ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.
[2] Выходная мощность зависит от сопротивления нагрузки и достигает максимального значения при 100 Ом.
[3] Максимальный ток на частотах выше 10 кГц (включая 26 250 Гц) снижается.
[4] Максимальное напряжение на частотах выше 10 кГц (включая 26 250 Гц) ограничен до 40 В.
